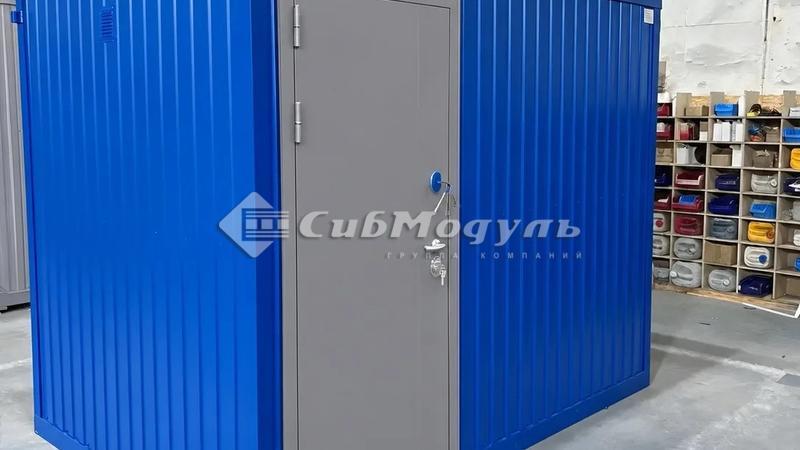

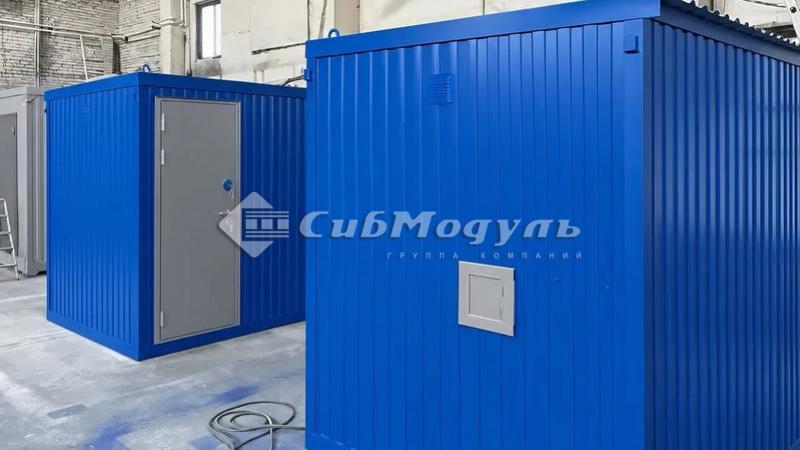

Технологические павильоны ДЛЯ СКВАЖИН от 320 000 с НДС

 Основные технические характеристики:

№

Наименование

Значение

1

Масса полного снаряжения одного здания, кг, не более

1000

2

Габаритные размеры, одного здания, мм

3

длина

3000

4

ширина

2000

5

высота

2400

6

внутренняя высота помещения (не менее)

2100

7

Коэффициент надежности по назначению

0.9

8

Класс ответственности

III

9

Степень огнестойкости

IV

10

Климатическое исполнение ГОСТ  58760-2024

O1 (-45C)

11

Расчетная нагрузка на пол, кг/м²

400

12

Расчетный срок службы, лет, не менее

20

13

Допустимая снеговая нагрузка, кг/м²

250

14

Допустимая ветровая нагрузка, кг/м²

48

Техническое описание:

№

Наименование

Значение



1





Каркас

Полной заводской готовности.

-цельносварной несущий,  с применением сортового металлопроката  ГОСТ 27772-2021, сталь марки С245, основание из металлического г/к швеллера №10. Угловые стойки, верхняя обвязка и поперечные прогоны кровли из металлического уголка 63*63*5 мм. Промежуточные стойки и поперечины из профилированной трубы 50*25*2мм. Металлические конструкции выполнены с антикоррозийной защитой (грунт-эмаль « Ямал») RAL -5005 (синий).

2





Кровля – односкатная



 профлист МП толщиной 0,7 мм. оцинкованный.

3



Верхнее перекрытие

Слои снаружи внутрь:

  • Кровельная мембрана, гидро-ветроизоляция  Изоспан АМ
  • обрешетка из  бруса хвойных пород  50*100мм., 50*50мм, в полости  уложен   плитный утеплитель РОКЛАЙТ "Технониколь" (плотность 40-50кг/м3, λ А-0,039 ВТ/м2), с перехлестом слоев,
  • толщиной -100 мм;
  • пароизоляция Изоспан Б;
  • оцинкованный профлист С-8с полимерным покрытием RAL 9003  толщиной 0,5мм.

4



Наружные стены

Слои снаружи внутрь:

  • Полимерный профлист С-8 толщиной 0,5мм. RAL -5005 (синий).
  • ветроизоляция Изоспан А;
  •  обрешетка из  бруса хвойных пород  50*100мм., 50*50мм, в полости  уложен   плитный утеплитель РОКЛАЙТ "Технониколь" (плотность 40-50кг/м3, λ А-0,039 ВТ/м2), с перехлестом слоев,
  •  толщиной -100 мм
  • пароизоляция Изоспан Б;
  • оцинкованный профлист С-8с полимерным покрытием RAL  9003 (белый)  толщиной 0,5мм.

5

Пол

Слои снаружи внутрь №1:

  • металлический оцинкованный лист толщиной 0,5мм;
  • плитный утеплитель РОКЛАЙТ "Технониколь" (плотность 40-50кг/м3, λ А-0,039 ВТ/м2), толщиной-100мм;
  • металлический рифлёный лист 4мм.

6

Окна
  • Нет

7

Входные  двери

металлические, противопожарные, утепленные 860*2050 мм., цвет медь окрашенные полимерно-порошковой эмалью с  резиновым уплотнителем и замком и доводчиком, толщина стали 1,5  мм.















































Комплектация №1:

№

Наименование

кол-во, шт

1

Дверь входная металлическая утепленная с замком 860х2050мм

1

2

Люк в кровле 600*600мм - (RAL -7004)

1

3

Люк в стене  200*200мм - (RAL -7004)

1

4

Технологические  проемы (в соответствии с Рис 1)

2

5

Анемостат диаметром -100мм., с дек. решетками снаружи (в соответствии с Рис 1)

2

6

По всему периметру павильона на высоте 400 мм от пола предусмотрена шина заземления (от двери до двери), приваренная к каркасу павильона.

1
